Posuvné měřítko, nebo také šuplera či posuvka, je nástroj určený k přesnému měření délek, vnějších i vnitřních rozměrů a hloubek. Tento článek vám představí, jak posuvným měřítkem správně měřit. Nejdříve si ukážeme, jaké jsou různé možnosti měření. A potom se podíváme na to, jak správně určit jeho výsledky – tedy jak číst stupnice šuplery.
1. Příprava na měření šuplerou
- Před použitím zkontrolujte, zda je šuplera čistá a v dobrém stavu.
- Zkontrolujte, zda se posuvné rameno pohybuje hladce.
- Při uzavření čelistí měřítka, by čelisti měly přesně doléhat (lze zkontrolovat prosvícením) a zobrazovat nulovou hodnotu. Pokud ne, je potřeba šupleru zkalibrovat.
- Pokud je vše v pořádku, můžeme začít měřit.
2. Typy měření posuvným měřítkem

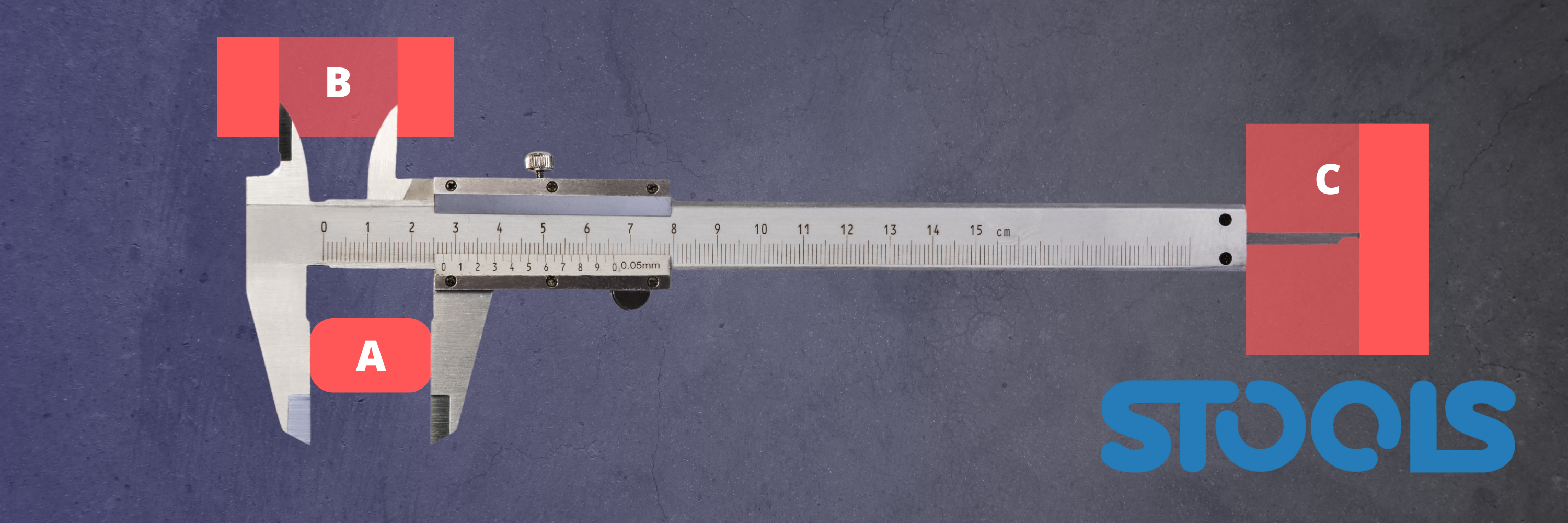

A) Měření vnějších rozměrů
- Otevřete měřicí čelisti šuplery a umístěte je kolem předmětu, který chcete změřit.
- Posuvné rameno posuňte, dokud čelisti pevně nesedí na měřeném předmětu.
- Odečtěte hodnotu na hlavní stupnici a poté na noniu. (přesný postup určení výsledků si vysvětlíme níže)
B) Měření vnitřních rozměrů
- Použijte horní (menší) čelisti určené pro měření vnitřků.
- Zasuňte čelisti do otvoru nebo vnitřního prostoru, který chcete změřit.
- Posunujte rameno, dokud čelisti nebudou přiléhat k protilehlým stranám.
- Odečtěte hodnoty stejně jako při měření vnějších rozměrů.
C) Měření hloubky
- Použijte hloubkoměr, který se nachází na spodní straně posuvného ramene.
- Umístěte šupleru nad otvor nebo dutinu, kterou chcete změřit.
- Posouvejte rameno, dokud hloubkoměr nedosáhne dna.
- Odečtěte hodnotu na stupnici.
3. Jak číst stupnici
Pokud máte digitální posuvné měřítko, tak tuto kapitolu samozřejmě můžete přeskočit. 😊 U klasických šupler je ale potřeba pochopit, jakým způsobem určit, nebo takzvaně „odečíst“, hodnoty.
Při čtení výsledku musíme určit hodnotu postupně na 2 stupnicích.
3.1. Odečtení hodnoty na pevné – milimetrové – stupnici

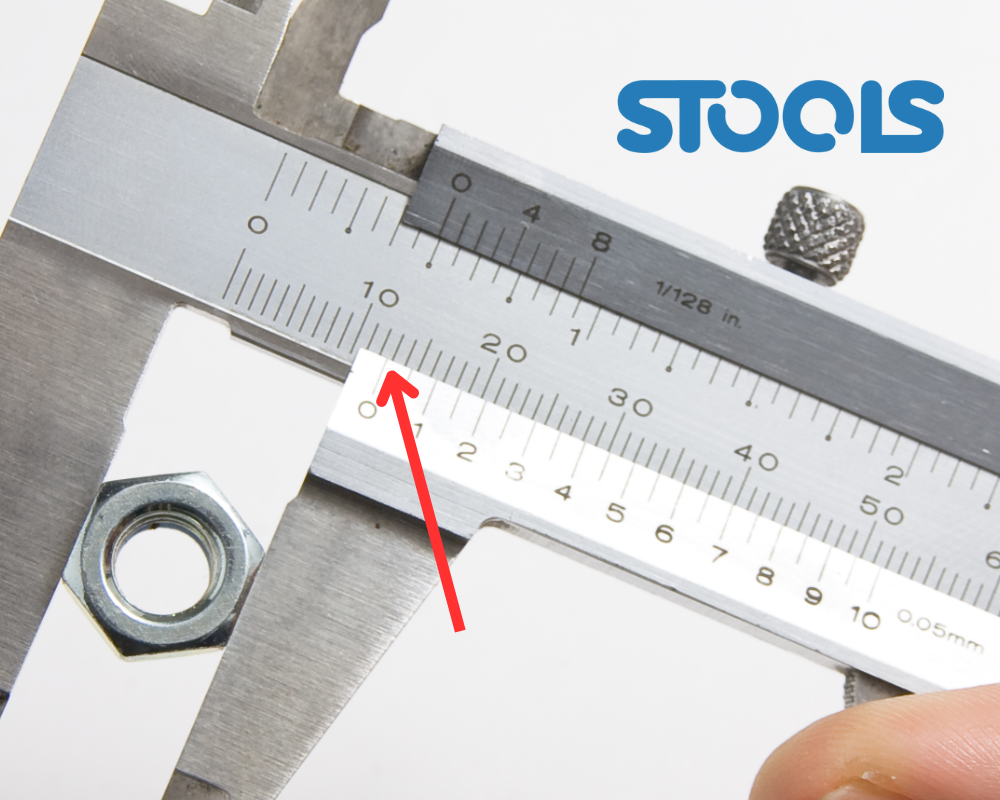

Hodnotu na hlavní stupnici určuje poloha nuly detailnější stupnice. Zajímá nás nejvyšší dosažená celá hodnota. V příkladu na obrázku je to 12 milimetrů.
3.2. Odečtení hodnoty na detailní stupnici (noniu)

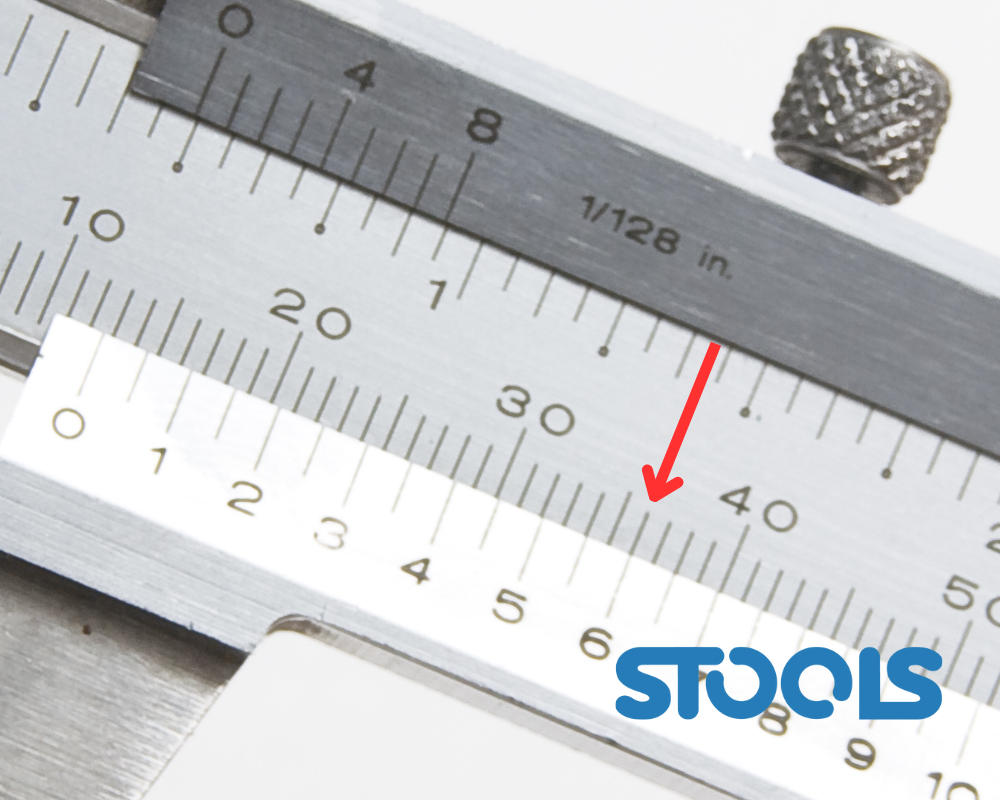

Stupnice na jezdci mohou mít různou přesnost. V tomto případě jde o 5 setin mm (0,05 mm). Zásadní pro nás je, která hodnota z detailní stupnice se přesně potkává s hodnotou na hlavní stupnici. Lidsky řečeno, výsledek je tam kde „čárka jedné stupnice přiléhá na čárku druhé stupnice“ 😊. V tomto případě, dochází k nejpřesnějšímu lícování u čísla 6 – měřený rozměr by byl tedy 12,6 mm.
Pozor na správný úhel držení šuplery

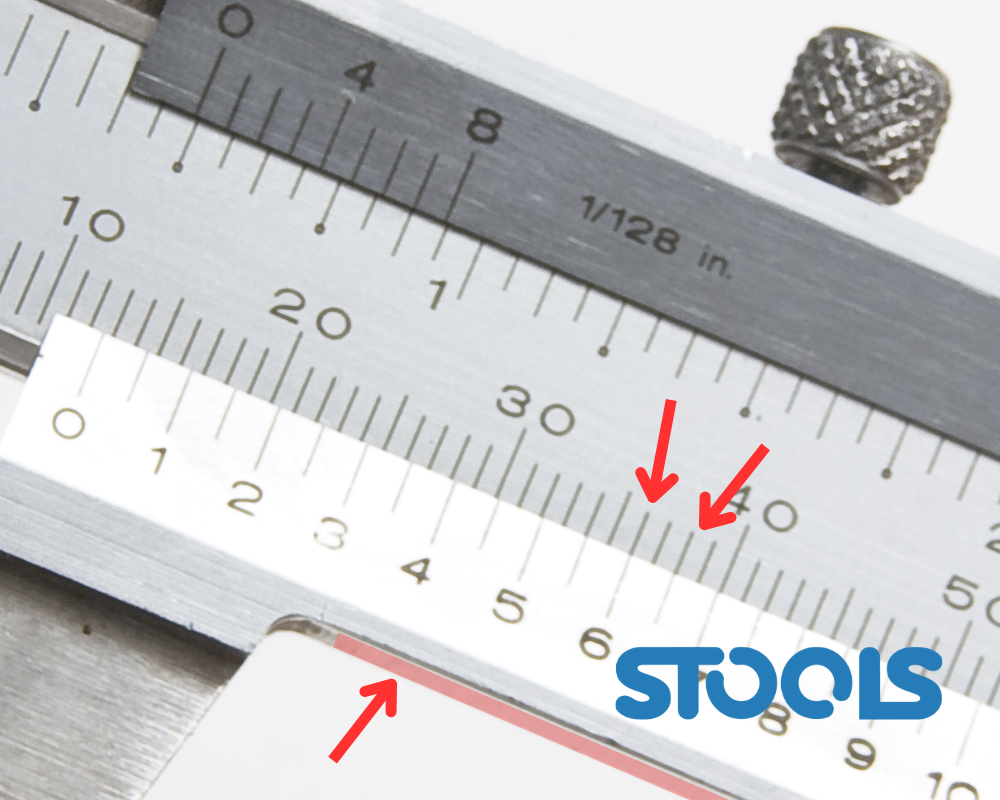

Ale pozor! Někdo by mohl nesouhlasit a říct, že v tomto případě se úplně stejně dobře překrývá i „čárka“ mezi 6 a 7 a že správný rozměr tedy může být také 12,65. A z ilustrační fotografie to tak opravdu může působit! Proč tedy v tomto případě dochází k nejasnosti?
Posuvné měřítko totiž není drženo ve správném úhlu vůči pozorovateli! Šuplera musí být dokonale kolmo k ose vašeho pohledu. Tomu tak v tomto případě není – proto vidíme spodní boční hranu šuplery, kterou bychom správně vůbec vidět neměli. A proto je těžké určit, zda je správný rozměr 12,6 nebo 12,65 milimetru.
Na toto je proto potřeba dávat si velký pozor, aby byla vaše měření přesná.
4. Tipy pro správné použití
- Při odečtu hodnot udržujte šupleru rovně, aby nedošlo ke zkreslení. (viz příklad výše)
- Nikdy nepoužívejte příliš velkou sílu při zavírání čelistí na předmětu – čelisti musí dobře dosednout, ale se sílou to není potřeba přehánět.
- Po ukončení práce šupleru vyčistěte a uložte na suché místo.
Shrnutí
Správné použití šuplery samozřejmě vyžaduje trochu cviku a zkušenosti. Doufáme ale, že vám tento článek pomohl objasnit základy toho, jak s posuvným měřítkem měřit. V případě, že zatím posuvku nemáte, náš e-shop jich nabízí široké spektrum. Pokud posuvné měřítko máte, ale měří nepřesně, rádi vám zajistíme jeho kalibraci. Přejeme vám spoustu zdaru s přesným měřením, ať už se s ním setkáte v práci nebo v rámci vašeho hobby.
